試驗機對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。
400-666-9399
產品用途
————————————————————
依據中華人民共和國機械行業標準 JB/T 7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》標準及JIS B7738-1993《螺旋彈簧壓力、拉力試驗機》規定的技術要求制作。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析:
1、通過彈簧的變形量△H、或者壓至高度H測量對應的力值F來判斷彈簧是否合格。
2、通過彈簧的力值F,來測量對應的彈簧變形量△H或者高度H來判斷彈簧是否合格。
3、可進行一點或者多點測試判斷彈簧是否合格。
4、可進行分段測量,并能計算出每段的剛度(彈性系數)K和平均剛度。
5、可對產品進行抽樣檢查,也可以進行批量測試(機械部分具有批量測試工裝)。
產品特點
————————————————————
該機型主機架由底座、兩根固定橫梁、一根移動橫梁和四根光杠構成門式框架結構;傳動加載系統采用日本松下伺服電機、控制系統及同步齒形帶減速裝置,帶動高精密滾珠絲杠轉動,再驅動移動橫梁實現加載,造型美觀,穩定性好、剛性大,控制精度高、高效、噪音低、易保養維護等特點。
小型彈簧、中型彈簧、大型彈簧,測試時需要不同力值的試驗設備。根據彈簧的種類還需要配置不同的夾持工裝夾具及配套附件。設備除可完成一般的拉壓試驗之外,還可完成復雜的程序試驗,如保載測試等。

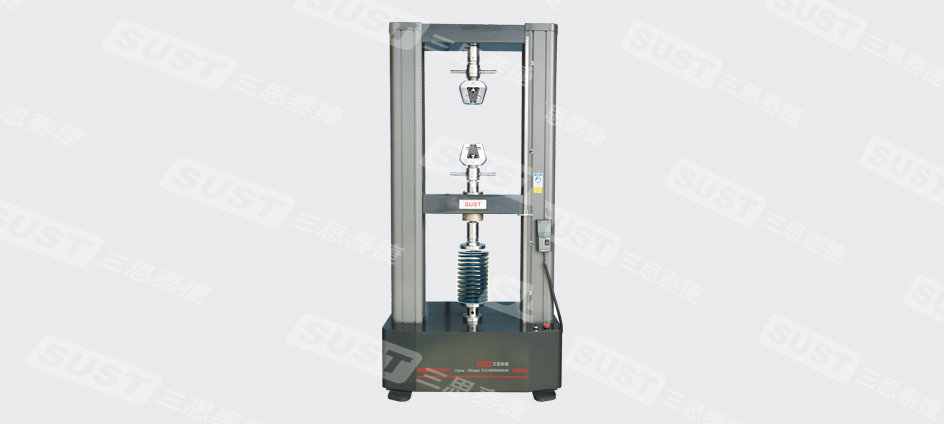

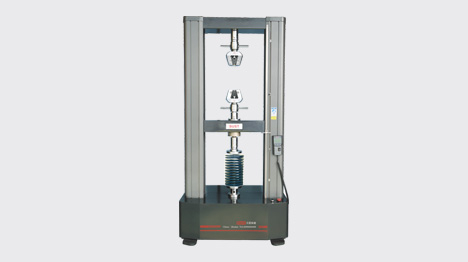

產品圖片
————————————————————
圖片僅供參考
主要參數
————————————————————
規格型號 | CMT5105 |
精度等級 | 0.5級 |
試驗機測量范圍 | 0.4%~100%FS(滿量程) |
試驗力分辨率 | 最大試驗力的1/300000,全程不分檔,且全程分辨率不變 |
試驗空間 | 下空間/雙空間 |
橫梁最大行程 | 1050mm |
試驗寬度 | 550mm |
外形尺寸 | 1050×735×2100mm |
電源/功率 | 三相五線制/2kW |
主機重量 | 1250kg |
