鈦合金材料拉伸試驗機試驗報告

試驗方案：鈦合金拉伸試驗方案
計算標準：GB/T 228.1-2010
試驗日期：2018-03-27
試驗速度：5mm/min
試驗設備：CMT4304電子萬能試驗機
夾具：銼刀夾塊
備注：求最大力，抗拉強度，屈服強度，相片和報告

該客戶是一家專業(yè)從事工業(yè)視覺智能技術研發(fā)的高新技術企業(yè)。公司通過視覺感知與執(zhí)行決策的實現(xiàn)，解決高端裝備的復雜精密視控及工業(yè)場景的智能視覺檢測。公司設立智能裝備和視覺檢測兩大板塊，3D視覺精密點膠、工業(yè)視覺檢測等核心產(chǎn)品。目前公司在深圳、香港兩地設有技術研發(fā)中心，并在深圳設有生產(chǎn)裝配基地。


鈦合金是以鈦為基礎加入其他元素組成的合金。鈦合金的密度為鋼的60%，高強度鈦合金超過了許多合金結構鋼的強度。因此鈦合金可制出單位強度高、剛性好、質輕的零部件。如航空航天領域的許多部件，如飛機的發(fā)動機構件、骨架、蒙皮、緊固件及起落架等都使用鈦合金材料，是當前新型材料的一個主要方向。

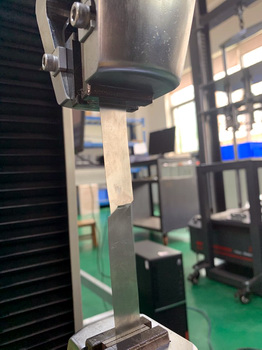

試驗數(shù)據(jù)、曲線及圖片：

    寬度    厚度    引伸計標距    最大力（Fbc)    抗拉強度（Rm）    屈服強度Rp0.2    彈性模量    斷裂伸長率（At)
單位    mm    mm    mm    N    MPa    MPa    MPa    %
試樣1    17.5    2    50    3394.17    96.98    86.70    11763.47    14.93
試樣2    17.5    2    50    3401.09    97.17    87.39    10169.20    13.69
試樣3    17.5    2    50    3454.73    98.71    89.42    11512.41    11.59
試樣4    17.5    2    50    3435.39    98.15    89.21    10482.17    7.49
